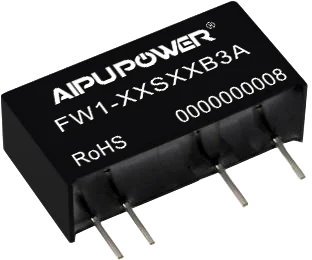

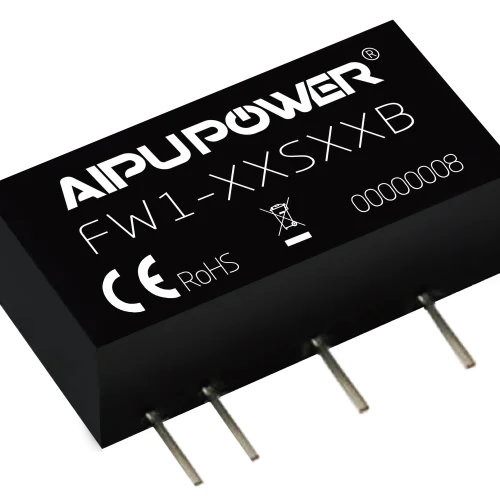

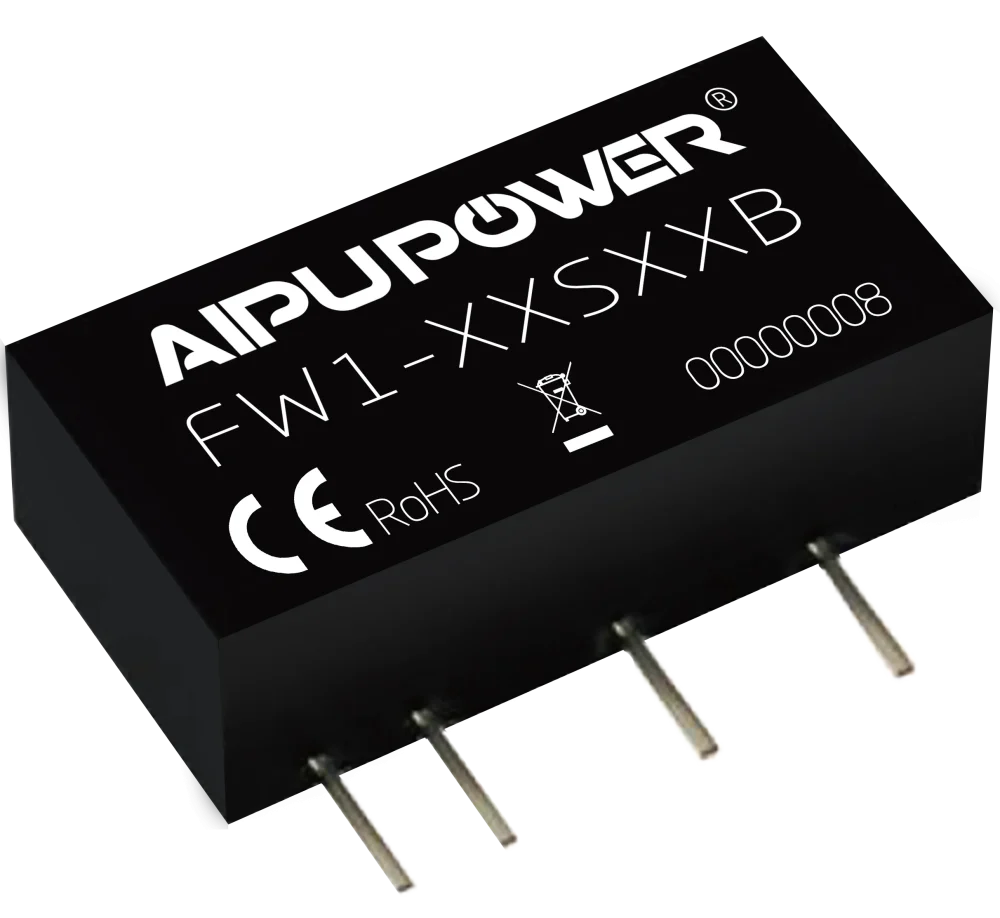

FW1-XXSXXB3
FW1-XXSXXB3 series DC-DC SIP power module, 12 model(s).
The FW1-XXSXXB3 series is a family of DC-DC SIP power modules rated 1w with wide input 4.75-5.25.
- FW1-05S3V3B3: 3.3V / 303mA output (1wW)
- FW1-05S05B3: 5V / 200mA output
- FW1-05S11B3: 12V / 84mA output
- FW1-05S15B3: 15V / 67mA output
- FW1-05S24B3: 24V / 42mA output
- FW1-12S05B3: 5V / 200mA output
- FW1-12S12B3: 12V / 84mA output
- FW1-12S15B3: 15V / 67mA output
- FW1-24S05B3: 5V / 200mA output
- FW1-24S12B3: 12V / 84mA output
- FW1-24S15B3: 15V / 67mA output
- FW1-24S24B3: 24V / 42mA output
Datasheet, samples and OEM/ODM support available on request.
| Part Number | Power | Input Voltage | Output Voltage | Output Current | Isolation Voltage | Size | Package | No. of Outputs |
|---|---|---|---|---|---|---|---|---|
| FW1-05S3V3B3 | 1W | 4.75-5.25 | 3.3V | 303mA | 3000 | 19.5*6*10 | SIP | 1 |
| FW1-05S05B3 | 1W | 4.75-5.25 | 5V | 200mA | 3000 | 19.5*6*10 | SIP | 1 |
| FW1-05S11B3 | 1W | 4.75-5.25 | 12V | 84mA | 3000 | 19.5*6*10 | SIP | 1 |
| FW1-05S15B3 | 1W | 4.75-5.25 | 15V | 67mA | 3000 | 19.5*6*10 | SIP | 1 |
| FW1-05S24B3 | 1W | 4.75-5.25 | 24V | 42mA | 3000 | 19.5*6*10 | SIP | 1 |
| FW1-12S05B3 | 1W | 11.4-12.6 | 5V | 200mA | 3000 | 19.5*6*10 | SIP | 1 |
| FW1-12S12B3 | 1W | 11.4-12.6 | 12V | 84mA | 3000 | 19.5*6*10 | SIP | 1 |
| FW1-12S15B3 | 1W | 11.4-12.6 | 15V | 67mA | 3000 | 19.5*6*10 | SIP | 1 |
| FW1-24S05B3 | 1W | 22.8-25.2 | 5V | 200mA | 3000 | 19.5*6*10 | SIP | 1 |
| FW1-24S12B3 | 1W | 22.8-25.2 | 12V | 84mA | 3000 | 19.5*6*10 | SIP | 1 |
| FW1-24S15B3 | 1W | 22.8-25.2 | 15V | 67mA | 3000 | 19.5*6*10 | SIP | 1 |
| FW1-24S24B3 | 1W | 22.8-25.2 | 24V | 42mA | 3000 | 19.5*6*10 | SIP | 1 |
| Total | 12 models in this series | |||||||
